供應液晶顯示屏

2024/9/25 12:04:52

311次瀏覽

轉讓優惠價

：35

原價

：37.5 元

類別

：供應

聯系人

：58463_13826294012

公司名稱

：公司名稱：液晶屏工廠

電話

：020-84886981

手機

：13826294012

在線聯系

參數

機臺規格：0
機臺功率：0 W
機臺重量：0 千克
品牌： arkteck
生產商：液晶屏專業生產工廠
上傳時間：2024年09月

詳情

一、概述

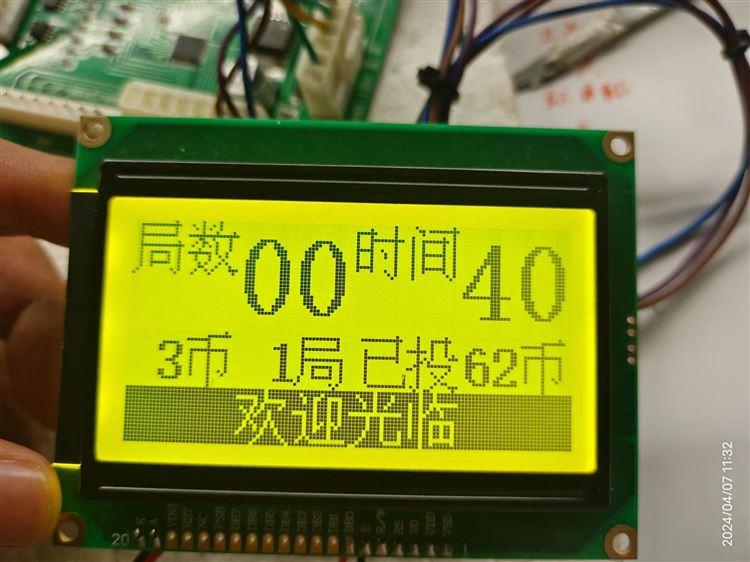

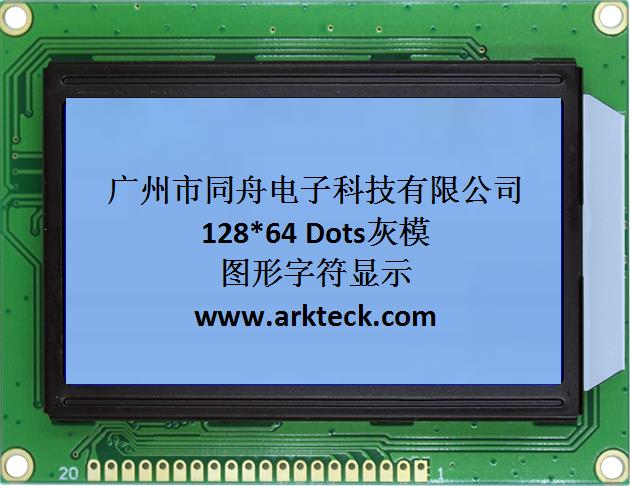

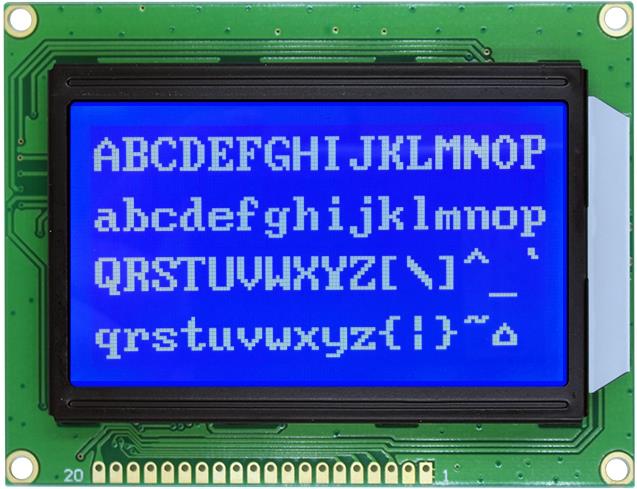

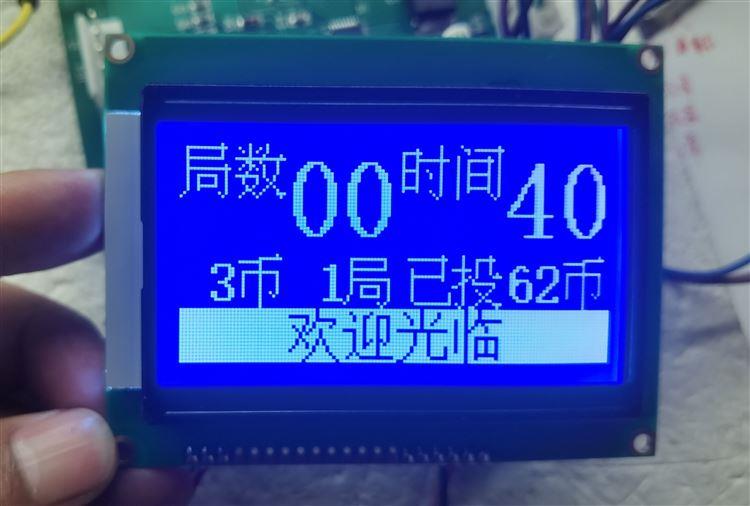

12864F是自帶中文標準字庫（控制芯片ST7920）圖形點陣液晶顯示器，它主要由行驅動器/列驅動器及128X64全點陣液晶顯示器組成，可完成圖形顯示，也可以顯示8X4個（16X16點陣漢字，與外部CPU接口可采用串行或并行方式控制。

二、外形尺寸圖

項目	參考值
LCM尺寸（長×寬×厚）	93.0×70.0×13.5
可視區域（長×寬）	72.0×40.0
點間距（長×寬）	0.52×0.52
點尺寸（長×寬	0.48×0.48
邏輯工作電壓（Vdd	+5.0V 或+3.3V（出廠時設定+5.0V）
LCD 驅動電壓（Vdd-V0）	+3.0 ~ +5.0V
工作溫度（Ta）	0 ~ +50℃（常溫）/ -20 ~ +70℃（寬溫）
儲存溫度(Tsto)	-10 ~ +60℃（常溫）/ -30 ~ +80℃（寬溫）
工作電流（背光除外）	3.0mA(max)

三．模塊外部接口

引腳	名稱	方向	說明
1	VSS	--	電源負端(0V)
2	VDD	--	電源正端(+3.3V 或+5.0V，出廠時設定+5.0V)
3	V0	--	LCD 驅動電壓(可調)
4	RS(CS)	I	并口方式：
			● RS=0：
			當MPU 進行讀模塊操作，指向地址計數器。
			當MPU 進行寫模塊操作，指向指令寄存器。
			● RS=1：
			無論MPU 讀/寫操作，均指向數據寄存器。
			串口方式：
			CS：串行片選信號，高電平有效。
5	R/W(SID)	I	并口方式：
			● R/W=0 寫操作。
			● R/W=1 讀操作。
			串口方式：
			串行數據輸入端
6	E(SCLK)	I	并口方式：使能信號，高電平有效。
			串口方式：串行時鐘信號。
7-14	DB0 ~ DB7	I/O	MPU與模塊之間并口的數據傳送通道，
			4 位總線模式下D0 ~ D3腳斷開
15	PSB	I	串/并口控制選擇端：
			● H：并口控制；
			● L：串口控制。
16	NC	--	空腳
17	RST	I	復位腳（低電平有效）
18	VOUT	--	倍壓輸出腳。（VDD＝+3.3V 時有效）
19	LEDA	--	背光電源正端(+3.3V 或+5.0V，出廠時設定+5.0V)
20	LEDK	--	背光電源負端(0V)

說明：LEDA與LEDK 的背光正負極性可根據客戶要求進行變更：

1.使用并口驅動方式時，PSB＝VDD。

2.使用串口驅動方式時，PSB＝VSS，且DB0~DB7懸空不接。

3.串并口選擇方式：除接口第15 腳（PSB）外，也可使用P S焊盤

點(IC 面)選擇并口/串口。

4.中間與右部焊盤短路，表示串口控制方式。

5.中間與左部焊盤短路，表示并口控制方式

四．時序說明

1、并口傳輸方式：

當PSB腳（串/并口選擇）接高電平時，模塊將進入并口模式，在并口模式下可由指令DL FLAG 來選擇8-位或4-位接口，主控制系統將配合( RS、RW、E、DB0..DB7 )來達成傳輸動作。從一個完整的流程來看，當設定地址指令后(CGRAM、DDRAM)若要讀取數據時需先DUMMY READ一次，才會讀取到正確數據第二次讀取時則不需DUMMY READ 除非又下設定地址指令才需再次DUMMY READ。在4-位傳輸模式中，每一個八位的指令或數據都將被分為兩個字節動作：較高4（DB7~DB4）的資料將會被放在第一個字節（DB7~DB4）部分，而較低4位（DB3~DB0）的資料則會被放在第二個字節的（DB7~DB4）部分，至于相關的另四位則在4-位傳輸模式中DB3~DB0接口未使用。相關接口傳輸訊號請參考下圖說明：
